小型リフロー炉｜スクリーニング・バーンイン・硬化・評価用途
UNI-5020

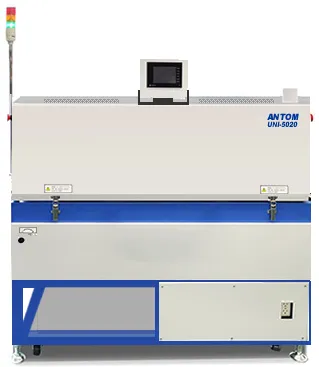

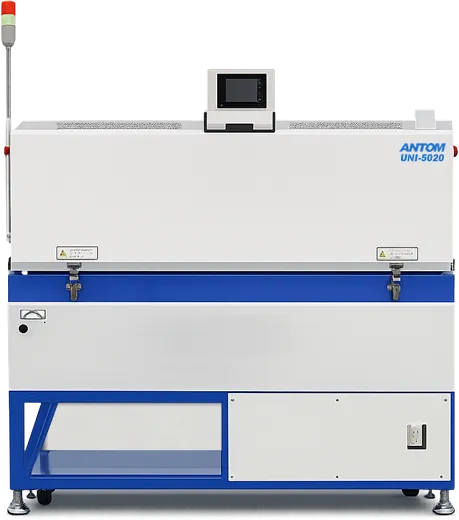

UNI-5020は、全長1.3mのコンパクト設計で設置場所を選ばない小型リフロー炉（大気モデル）です。5ゾーン加熱構造により量産ラインと同等のプロファイル再現を実現し、バーンインやスクリーニングなどの信頼性評価・試験用途に最適。さらに、アンダーフィルや接着剤の硬化、各種材料の乾燥プロセスにも対応します。大気専用設計によりランニングコストの削減と設備簡素化を両立し、評価・試験・開発現場における実用的な加熱プロセスを支える小型コンベア炉です。
基本仕様
| ゾーン数 | 加熱5ゾーン |
| 加熱方式 | 上部熱風＋遠赤外線加熱・下部遠赤外線加熱方式 |
| 最大設定温度 | 上部320℃ / 下部350℃ |
| 基板有効幅 | 50～200mm |
| 搬送方式（選択式） | ピンチェーン搬送 / メッシュ搬送 |
| 搬送速度 | 0.1～0.5m/min |
| 部品有効高さ | 上面15mm / 下面15mm |
| 対応言語 | 日・英・中・韓 |
| PCコンセント | 1個（100V） |
| 基板乗せ代（ピンチェーン搬送） | 4mm |
| パスライン | 900±20mm |
| 入力電源 | AC200V 3φ 11kVA 32A（ピーク電力抑制モード） |
| 安定時消費電力 | 約3kW/h |
| 装置寸法※（ ）内の数字はメッシュ搬送時 | L1,290(1,590)×D1,000×H1,330mm |
| 装置重量 | 400kg |
オプション
| 過昇温防止装置 |
| 基板落下センサー |
| 簡易メンテナンス式フラックス回収 |
| UPS（無停電電源装置） |
| 出入口コンベア延長 |
| 循環ファン停止検出 |
| フードインターロック |
| リフローチェッカー（プロファイル測定ユニット） |
| 各種コンベア（搬送コンベア・冷却コンベア・ローダー・アンローダー） |
| 各種カスタマイズ対応 |
掲載仕様・オプション以外にも、用途やプロセス条件に応じたカスタマイズ対応が可能です。
特殊仕様や個別要件についても、お気軽にご相談ください。また、UNI-5020の詳細仕様をまとめたPDFカタログを下記よりダウンロードいただけます。
仕様だけでは判断が難しい場合、掲載仕様にとらわれず最適な加熱プロセスをご提案いたしますので、下記フォームよりお気軽にご相談ください。
