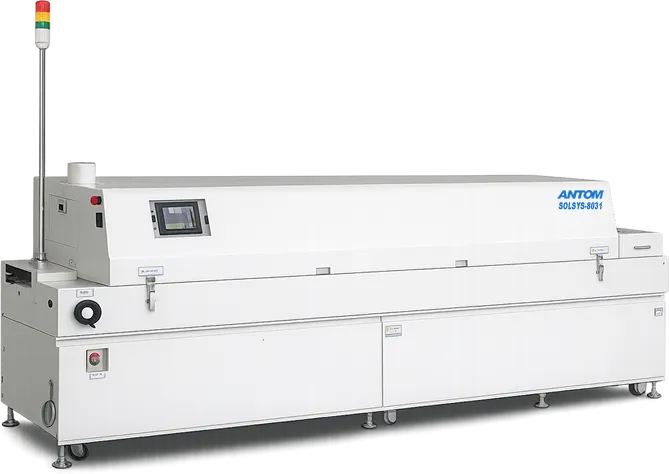

中型リフロー炉（大気専用） SOLSYS-8031
Medium-sized reflow oven (atmosphere only) SOLSYS-8031
中型リフロー炉（大気専用） SOLSYS-8031
基本仕様
| ゾーン数 | 加熱8ゾーン |
|---|---|
| 加熱方式 | 上部熱風＋遠赤外線加熱・下部遠赤外線加熱方式 |
| 最大設定温度 | 上部320℃ / 下部450℃ |
| 基板有効幅 | 35～310mm |
| 搬送方式（選択式） | ピンチェーン搬送 / メッシュ搬送 |
| 搬送速度 | 0.3～1.5m/min |
| 部品有効高さ | 上面25mm / 下面18mm |
| 対応言語 | 日・英・中・韓 |
| PCコンセント | 1個（100V） |
| 基板乗せ代 | 4mm |
| パスライン | 900±20mm |
| 入力電源 | AC200V 3φ 31kVA 90A（ピーク電力抑制モード） |
| 安定時消費電力 | 約7kW/h |
| 装置寸法 | L3,650×D855×H1,410mm |
| 装置重量 | 1,000kg |
オプション
| 自動幅調整機構 |
| 過昇温防止機構 |
| 基板落下センサー |
| 昇降式ソリ防止機構 |
| UPS（無停電電源装置） |
| 出口冷却ファンコントローラー |
| 出入口コンベア延長 |
| 循環ファン停止検出 |
| フードインターロック |
| リフローチェッカー（プロファイル測定ユニット） |
| 各種コンベア（搬送コンベア・冷却コンベア・ローダー・アンローダー） |
| 各種カスタマイズ対応 |
