中型リフロー炉（加熱炉）N2対応モデルSOLシリーズのご紹介


中型リフロー炉（加熱炉）N2対応モデルSOLシリーズは当社のラインナップの中では最長となる全長2,993mm～3,980mmの「量産向けリフロー」です。
また8ゾーン加熱、1ゾーン冷却という9ゾーン構成で全長4m以下のN2対応モデルは滅多にありません。
というのも、一般的な量産向けリフローというと最低でも5m、長いものでは7m級のものが主流なので、当社の中型リフロー炉（加熱炉）N2対応モデルSOLシリーズと比べるとさらに大きな設備となります。
そのため海外のEMSなど圧倒的に速い搬送タクトを求められる場合、正直なところ中型リフロー炉（加熱炉）N2対応モデルSOLシリーズは不向き（全長が短いので速すぎる生産タクトに追いつかないため）です。
ですが、逆に国内（日本）の量産工場など、少しでも設置スペースを短くできればとお考えのお客様には最適なモデルと言えるでしょう。


メンテナンス性の向上を追求した独自のフラックス回収システム

実装用途（はんだ付け）リフローで最も頭を悩ませる部分として「フラックス回収のメンテナンス（清掃）」が挙がります。
生産中は設備を止めることができないため、設備が稼働していない夜間や休日などを利用してフラックス回収のメンテナンスを実施されている現場も少なくありません。
また一般的にフラックス回収のメンテナンス方法として「洗浄用アルコール」を用いた拭き清掃が多く、メンテナンスの完了までにかなりの時間と労力を要してしまうのです。
こうした問題を解決すべく、中型リフロー炉（加熱炉）N2対応モデルSOLシリーズに搭載しているフラックス回収はメンテナンス性の向上を最大限に発揮できる構造となっております。

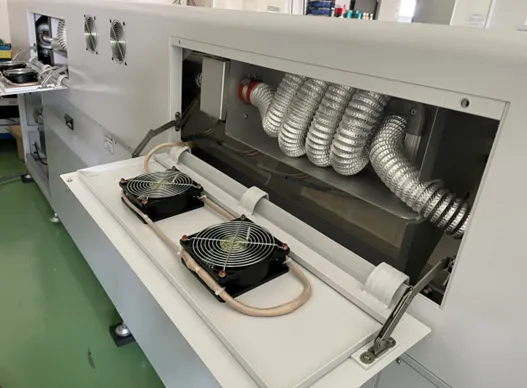

左の写真は中型リフロー炉（加熱炉）N2対応モデルSOLシリーズのフード背面側の写真です。写真のように出入口に開閉式のカバーが設置されており、手前側に四角いシルバーの箱上のボックスと螺旋状に巻いてあるアルミホースが見えると思います。
まず手前の箱状のボックスの中にはフラックス（ヒューム）回収用のフィルタが入っており、このフィルタにフラックス（ヒューム）を吸着させて回収させていきます。
さらにフィルタだけでは回収しきれなかったフラックス（ヒューム）を螺旋状に巻き付けてあるアルミダクトに吸着させるという二重回収構造。そして回収した熱風を炉内に還元（循環させる）することで熱効率のアップも図れるようにしております。
そして最大の特長はフラックス（ヒューム）を吸着させることで汚れたフィルタだけなく、フラックスが固着したアルミダクトも交換できるというところです。
これにより今までのような「洗浄用アルコール」を用いた拭き清掃のように手を汚すことなく、瞬時にフラックス回収のメンテナンスを完了させることができてしまいます。

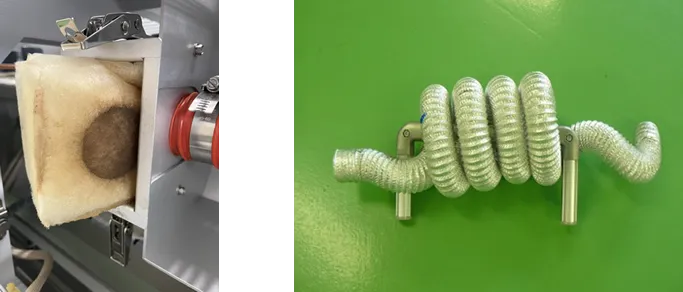

ちなみにフィルタは下記写真（左）のように汚れが目立ってきたタイミングで交換していただくだけですが、下記写真（右）のようにアルミダクトも簡単に取り外せるので、初めて交換されたお客様が30分以内に作業完了できるほどシンプルな構造です。



このように中型リフロー炉（加熱炉）N2対応モデルSOLシリーズはフラックス回収におけるメンテナンス性を大幅に向上させたモデルとなっており、納入されている多くのお客様からご好評のお声をいただいております。


中型リフロー炉（加熱炉）N2対応モデル

中型リフロー炉（加熱炉）N2対応モデルSOLシリーズには下記の3モデルがございます。
お客様のワークサイズや納入場所の設置スペースなどに合わせて最適な機種をご提案いたします。
各モデルの詳細については下記のモデル名（リンク）よりご確認ください。
