460mmワイド搬送で大型基板・多面取り基板に対応
460mmのワイドな搬送幅を確保し、大型基板や多面取り基板の加熱処理に対応。大面積ワークへの対応に加え、広い炉幅を活かした効率的な生産プロセスを構築できます。
WIDE 8-ZONE AIR REFLOW SYSTEM
SOLSYS-8046
ワイド対応 8ゾーン大気リフロー炉
460mmワイド × 8ゾーン。高精度と高スループットを両立する大気リフロー。

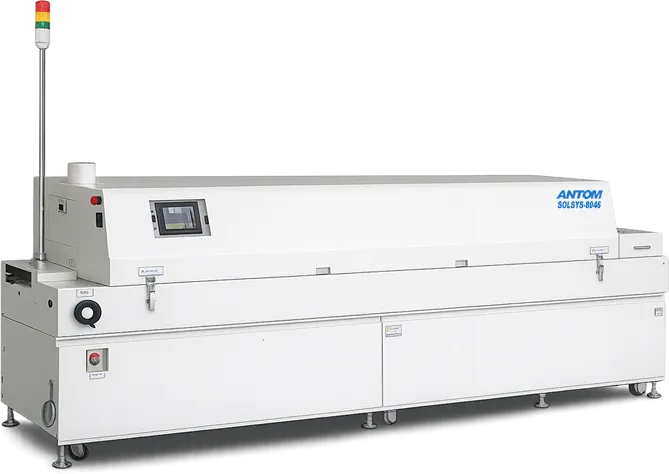

SOLSYS-8046は、460mmのワイドな搬送幅と8つの加熱ゾーンを備えた大気専用リフロー炉です。高いプロファイル制御性に加え、メッシュ搬送やダブルレーンによる多列処理に対応し、大型基板や多面取り基板の生産性を向上。高精度なSMTリフローをはじめ、乾燥、長時間加熱、樹脂・接着剤の硬化など、多様な熱プロセスに対応します。N2供給設備を必要としない大気専用設計によりランニングコストを抑えながら、安定した加熱品質と高い処理能力を両立するSOLSYSシリーズの最上位モデルです。
FEATURES
主な特長
02
8加熱ゾーンによる高精度なプロファイル制御
8つの加熱ゾーンにより、予熱から本加熱まで温度条件を細かく設定可能。大型ワークにおいても緻密な温度プロファイルを構築し、安定した加熱品質を実現します。
03
多列搬送による高スループット生産に対応
メッシュ搬送やダブルレーンによる多列処理に対応し、複数ワークを効率的に搬送可能。N2を使用しない大気専用設計でランニングコストを抑えながら、高品質と高い生産性を両立します。
SPECIFICATIONS
基本仕様
| ゾーン数 | 加熱8ゾーン |
|---|---|
| 加熱方式 | 上部熱風＋遠赤外線加熱・下部遠赤外線加熱方式 |
| 最大設定温度 | 上部320℃ / 下部350℃ |
| 基板有効幅 | 50～460mm |
| 搬送方式（選択式） | ピンチェーン搬送 / メッシュ搬送 |
| 搬送速度 | 0.3～1.5m/min |
| 部品有効高さ | 上面25mm / 下面18mm |
| 対応言語 | 日・英・中・韓 |
| PCコンセント | 1個（100V） |
| 基板乗せ代（ピンチェーン搬送） | 4mm |
| パスライン | 900±20mm |
| 入力電源 | AC200V 3φ 46kVA 133A（ピーク電力抑制モード） |
| 安定時消費電力 | 約9kW/h |
| 装置寸法 | L3,650×D1,055×H1,410mm |
| 装置重量 | 1,250kg |
OPTIONS
オプション
掲載しているオプション以外にも、ワークサイズ、温度条件、雰囲気、搬送方式など、プロセス条件に応じた仕様変更・カスタマイズに対応しています。
TACT SIMULATOR
この製品の処理能力を確認する
基板サイズと要求タクトから、必要な搬送速度と処理能力を簡単に確認できます。
APPLICATIONS
主な用途
大型基板やワイド基板のSMTリフローをはじめ、多面取り基板の量産、メッシュ搬送やダブルレーンによる多列処理など、高い生産性が求められる熱プロセスに活用できます。460mmのワイドな搬送幅と8つの加熱ゾーンを活かし、樹脂・接着剤の硬化、乾燥、長時間加熱など、高いプロファイル制御性と処理能力の両方が求められる用途に対応します。
