REFLOW PROCESS MONITORING

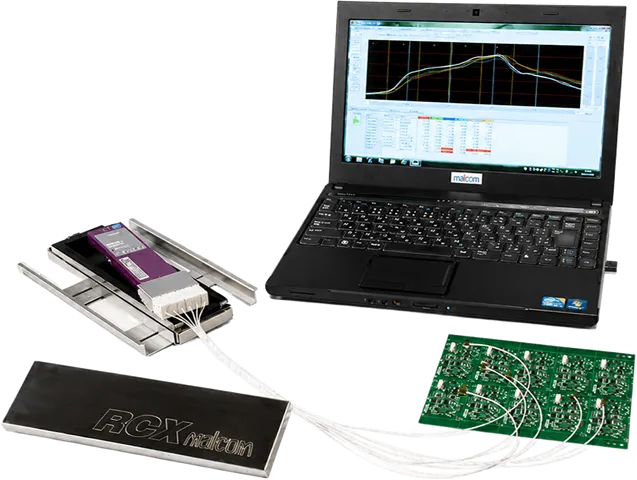

リフローチェッカー RCX-1（RCM-S）｜モジュラー型工程管理装置
温度だけでは見えない、リフロー工程を多角的に可視化。
温度・酸素濃度・風速・振動・映像などの測定ユニットを組み合わせ、プロセス条件の把握と最適化を支援します。
リフロー工程を、温度だけでなく多角的に可視化。
RCX-1（RCM-S）は、リフロー工程の測定・解析に対応するモジュラー型リフローチェッカーです。
6ch温度測定のコアユニットをベースに、用途に応じて各種測定ユニットを組み合わせることで、
温度プロファイルだけでは把握しきれないリフロー工程の状態を多角的に可視化できます。
温度測定に加え、酸素濃度、風速、振動、カメラなどの測定ユニットを追加可能。
専用ソフトウェアで各種測定データを確認することで、
リフロー条件の設定やプロセス評価、品質管理を支援します。
リフロー温度プロファイルを最大12chまで測定
6ch温度測定のコアユニットをベースに、
測定ユニットの追加によって最大12chの温度測定に対応。
複数箇所の温度変化を同時に確認し、
リフロー条件の設定やプロファイル評価に活用できます。
さまざまな工程データを測定
温度だけでなく、酸素濃度、風速、振動、カメラなど、
目的に応じた測定ユニットを追加できます。
リフロー品質に影響するさまざまな要素を測定することで、
炉内で起きている現象の把握を支援します。
測定データを専用ソフトウェアで確認
各種測定データを専用ソフトウェアで確認可能。
温度プロファイルの作成や条件出し、工程評価など、
リフロープロセスの解析を効率化します。
リフロー炉と組み合わせたプロセス評価
アントムではRCX-1単体だけでなく、
リフロー炉でのプロファイル測定や実機評価を含めたご相談にも対応しています。
装置条件と測定結果の双方から、リフロープロセスの検討をサポートします。
基本仕様
| モデル名 | RCX-1（RCM-S）［マルコム社製］ |
|---|---|
| 温度測定範囲 | 0～500℃ |
| 測定箇所 | 1～6ポイント |
| 外観寸法 |
本体：L170 × W55 × H18mm（重量200g） 耐熱ケース：L245 × W65 × D25mm（重量370g） |
| 電源 | リチウムイオン充電池 |
| 質量 | 約570g（耐熱ケース、電池含む） |
| PCデータ出力方法 | USB（miniB）またはBluetooth |
※掲載仕様は基本構成の仕様です。測定内容や使用条件によって構成が異なる場合があります。
付属品
- 冷却ユニット
- 温度解析プログラム（TMR-1）
測定ユニットによる機能拡張
RCX-1はモジュラー構成を採用しており、
目的に応じて測定機能を追加できます。
温度プロファイルだけでなく、リフロー工程を多角的に評価したい場合にもご相談ください。
- 温度測定（最大12ch）
- 酸素濃度測定
- 風速測定
- 振動測定
- カメラによる炉内確認
必要な測定項目や構成については、対象となるリフロー工程や評価内容に応じてご提案いたします。
製品カタログ
RCX-1（RCM-S）の基本仕様や測定機能についてまとめた製品カタログをご用意しています。
詳細はPDFにてご確認ください。
リフローチェッカー RCX-1（RCM-S）｜モジュラー型工程管理装置 製品カタログ PDF
製品の選定、装置仕様、熱プロセスに関するご相談はこちらからお問い合わせください。
リフロー工程の測定・評価についてご相談ください
温度プロファイルの測定だけでなく、
酸素濃度や風速などを含めた工程評価についてもご相談いただけます。
アントムのリフロー炉との組み合わせや実機評価を含め、
目的に応じた測定・評価方法をご提案します。
