01
460mmワイド搬送で大型基板の量産に対応
460mmのワイドな搬送幅を確保し、大型基板や幅広ワークの連続生産に対応。標準幅のリフロー炉では対応が難しい大型ワークでも、本格的な量産プロセスを構築できます。
WIDE PRODUCTION REFLOW SYSTEM

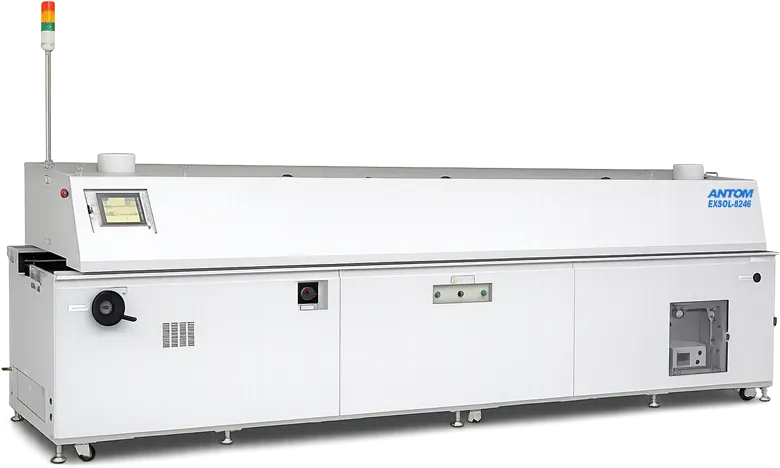

EXSOL-8246
ワイド対応 省スペース量産リフロー炉
460mmワイド搬送で、大型基板の量産をもっとコンパクトに。
EXSOL-8246は、460mmのワイド搬送幅と省スペース設計を両立した量産向けリフロー炉です。大型基板や幅広ワークの連続生産に対応し、量産プロセスに適したゾーン構成により、安定した温度プロファイルを再現。全長4.1mのコンパクトな装置構成で、工場スペースを抑えながら本格的なSMT生産ラインを構築できます。大型ワークへの対応と生産設備の省スペース化を両立した、ワイドタイプのコンパクト量産リフロー炉です。
FEATURES
主な特長
02
全長4.1mで安定した量産プロファイルを実現
全長4.1mのコンパクトな筐体に、量産プロセスに適した加熱・冷却構成を搭載。設置スペースを抑えながら、連続生産に求められる安定した温度プロファイルと再現性を確保します。
03
ワイド量産炉でありながら省スペース・省エネルギー
460mm幅の量産対応モデルでありながら、コンパクトな炉体設計と安定時消費電力約8kW/hの省エネルギー運転を実現。大型ワークの生産能力を確保しながら、工場スペースの有効活用とランニングコストの低減に貢献します。
SPECIFICATIONS
基本仕様
| ゾーン数 | 加熱8ゾーン / 冷却2ゾーン |
|---|---|
| 加熱方式 | 上部熱風＋遠赤外線加熱・下部遠赤外線加熱方式 |
| 最大設定温度 | 上部320℃ / 下部350℃ |
| 基板有効幅 | 50～460mm |
| 搬送方式（選択式） | ピンチェーン搬送 / メッシュ搬送 |
| 搬送速度 | 0.3～1.5m/min |
| 部品有効高さ | 上面10mm / 下面10mm（※ラビリンス上下機構により高さ調整可） |
| 酸素濃度計 | 標準搭載 |
| フラックス回収機構 | 標準搭載（簡易メンテナンスタイプ） |
| 対応言語 | 日・英・中・韓 |
| PCコンセント | 1個（100V） |
| 基板乗せ代（ピンチェーン搬送） | 4mm |
| パスライン | 900±20mm |
| 入力電源 | AC200V 3φ 38kVA 110A（ピーク電力抑制モード） |
| 安定時消費電力 | 約10kW/h |
| 装置寸法 | L4,110×D1,320×H1,410mm |
| 装置重量 | 1,850kg |
OPTIONS
オプション
掲載しているオプション以外にも、ワークサイズ、温度条件、雰囲気、搬送方式など、プロセス条件に応じた仕様変更・カスタマイズに対応しています。
TACT SIMULATOR
この製品の処理能力を確認する
基板サイズと要求タクトから、必要な搬送速度と処理能力を簡単に確認できます。
APPLICATIONS
主な用途
大型基板やワイド基板のSMT量産をはじめ、電子部品・モジュールの生産、少量多品種生産などに対応します。460mmのワイドな搬送幅と全長4.1mのコンパクト設計を活かし、大型ワークの生産能力を確保しながら、省スペースな量産ラインの構築や既存設備の更新にも活用できます。
