防湿コーティング材の乾燥・硬化に特化
HumiSealをはじめとする防湿コーティング材の乾燥・硬化工程を想定した専用設計。塗布後の基板をコンベアで連続搬送し、防湿コーティング工程の乾燥プロセスを効率化します。
CONFORMAL COATING DRYING SYSTEM

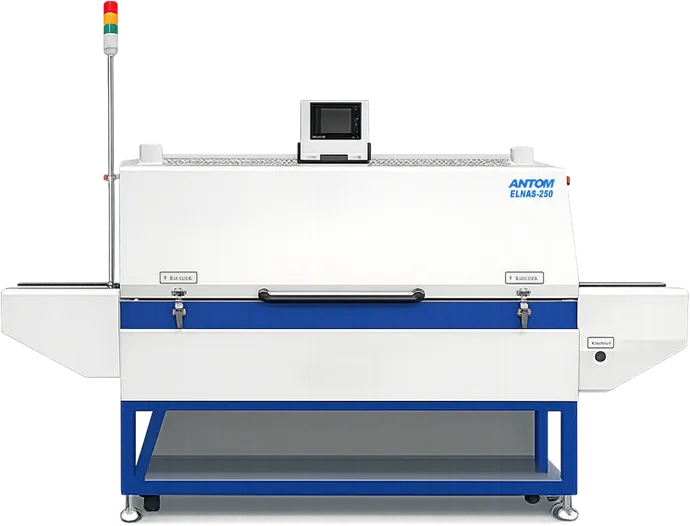

ELNAS-250
防湿コーティング材用 コンベア式乾燥炉
HumiSealなどの防湿コーティング材乾燥に。高さのある実装基板にも対応するコンパクト乾燥炉。
ELNAS-250は、HumiSealをはじめとする防湿コーティング材の乾燥・硬化に特化したコンパクトなコンベア式乾燥炉です。上下100mmの高クリアランス設計により、コンデンサなど高さのある部品を実装した基板もそのまま搬送可能。最大200℃の低温加熱により、防湿コーティング後の基板を安定して連続乾燥できます。高さのある実装基板への対応と扱いやすい装置構成を両立し、防湿コーティング工程の乾燥・硬化を効率化する標準モデルです。
FEATURES
主な特長
02
上下100mmの高クリアランス設計
搬送面の上下に100mmのクリアランスを確保し、コンデンサなど高さのある部品を実装した基板にも対応。実装部品の高さを気にすることなく、さまざまな基板を搬送・乾燥できます。
03
最大200℃の低温加熱で幅広い乾燥条件に対応
最大200℃まで設定可能な加熱機構を備え、防湿コーティング材に応じた乾燥・硬化条件を設定可能。コンパクトな装置構成で、安定した連続乾燥プロセスを構築できます。
SPECIFICATIONS
基本仕様
| ゾーン数 | 加熱5ゾーン |
|---|---|
| 加熱方式 | 上部熱風＋遠赤外線加熱 |
| 最大設定温度 | 上部200℃ |
| 基板有効幅 | 50～250mm |
| 搬送方式（選択式） | ピンチェーン搬送 / メッシュ搬送 |
| 搬送速度 | 0.5～2.0m/min |
| 部品有効高さ | 上面100mm / 下面100mm |
| 対応言語 | 日・英・中・韓 |
| PCコンセント | 1個（100V） |
| 基板乗せ代（ピンチェーン搬送） | 4mm |
| パスライン | 900±20mm |
| 入力電源 | AC200V 3φ 8kVA 23A |
| 安定時消費電力 | 約2kW/h |
| 装置寸法 | L1,890×D850×H1,350mm |
| 装置重量 | 340kg |
OPTIONS
オプション
掲載しているオプション以外にも、ワークサイズ、温度条件、雰囲気、搬送方式など、プロセス条件に応じた仕様変更・カスタマイズに対応しています。
TACT SIMULATOR
この製品の処理能力を確認する
基板サイズと要求タクトから、必要な搬送速度と処理能力を簡単に確認できます。
APPLICATIONS
主な用途
HumiSealをはじめとする防湿コーティング材の乾燥・硬化や、コンフォーマルコーティング後の実装基板の連続乾燥に活用できます。上下100mmの高クリアランスを活かし、コンデンサなど高さのある部品を実装した基板にも対応。最大200℃までの温度設定により、さまざまなコーティング材や乾燥条件に応じた熱プロセスを構築できます。
