小型リフロー炉（大気専用） UNI-5020
Small reflow oven (atmosphere only) UNI-5020
小型リフロー炉（大気専用） UNI-5020
基本仕様
| ゾーン数 | 加熱5ゾーン |
|---|---|
| 加熱方式 | 上部熱風＋遠赤外線加熱・下部遠赤外線加熱方式 |
| 最大設定温度 | 上部320℃ / 下部350℃ |
| 基板有効幅 | 50～200mm |
| 搬送方式（選択式） | ピンチェーン搬送 / メッシュ搬送 |
| 搬送速度 | 0.1～0.5m/min |
| 部品有効高さ | 上面15mm / 下面15mm |
| 対応言語 | 日・英 |
| PCコンセント | 1個（100V） |
| 基板乗せ代 | 4mm |
| パスライン | 900±20mm |
| 入力電源 | AC200V 3φ 11kVA 32A（ピーク電力抑制モード） |
| 安定時消費電力 | 約3kW/h |

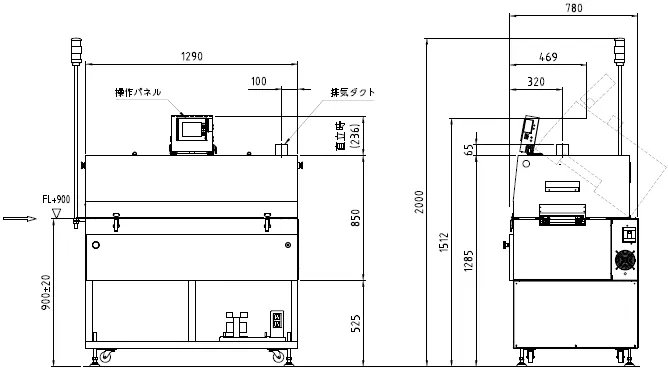

| 装置寸法※（ ）内の数字はメッシュ搬送時 | L1,290(1,590)×D1,000×H1,330mm |
| 装置重量 | 400kg |
オプション
| 過昇温防止機構 |
| 基板落下センサー |
| 簡易メンテナンス式フラックス回収 |
| UPS（無停電電源装置） |
| 出入口コンベア延長 |
| 循環ファン停止検出 |
| フードインターロック |
| リフローチェッカー（プロファイル測定ユニット） |
| 各種コンベア（搬送コンベア・冷却コンベア・ローダー・アンローダー） |
| 各種カスタマイズ対応 |
