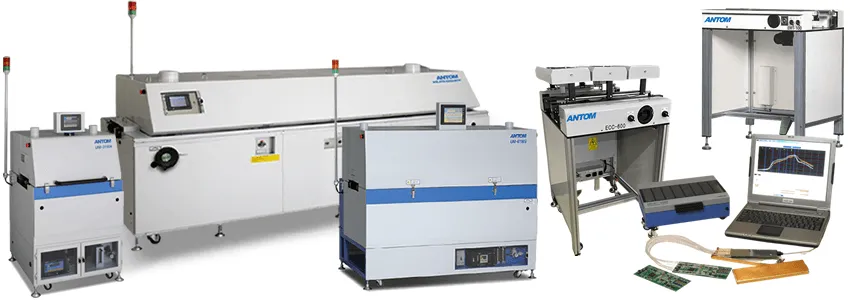

リフロー炉・加熱装置紹介

Product introduction

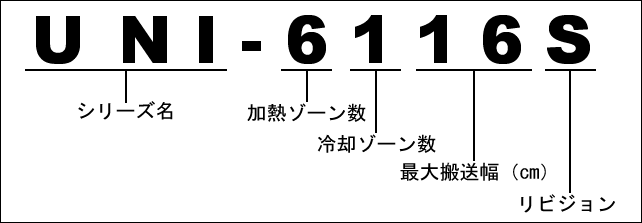

当社リフローおよび加熱炉モデル名の読み方について

当社のリフローおよび加熱炉モデル名の読み方は下記のように統一しております。(一部もモデルは例外もございます)

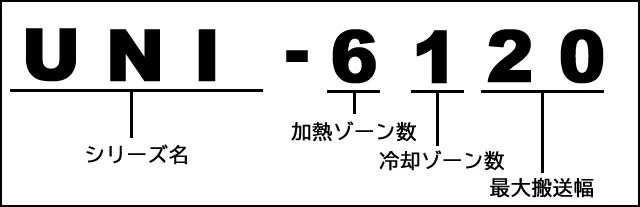

当社リフローおよび加熱炉モデル名の読み方について

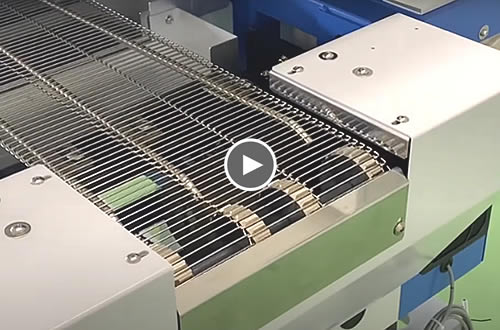

当社リフローおよび加熱炉を動画でご紹介



小型リフロー炉(加熱炉)N2対応モデル
モデル名 装置全長 ゾーン数 基板有効幅
UNI-3116H 780mm(1,000) 加熱3(1) 50~160mm
UNI-6116S 1,590mm(1,890) 加熱6(1) 50~160mm(250)
UNI-6116α 2,180mm(2,300) 加熱6(1) 50~160mm(250)

※モデル名をクリックすると詳細ページに移動します。
※全長の( )はメッシュタイプの全長です。
※ゾーン数の( )は冷却ゾーン数です。
※基板有効幅の( )は拡張可能な最大幅です。

小型リフロー炉(加熱炉)大気専用モデル
モデル名 装置全長 ゾーン数 基板有効幅
UNI-5016S 1,290mm(1,590) 加熱5 50~160mm(250)

※モデル名をクリックすると詳細ページに移動します。
※全長の( )はメッシュタイプの全長です。
※基板有効幅の( )は拡張可能な最大幅です。

中型リフロー炉(加熱炉)N2対応モデル
モデル名 装置全長 ゾーン数 基板有効幅
SOL-6136N 2,993mm 加熱6(1) 50~360mm
SOL-8130N 3,985mm 加熱8(1) 50~300mm
SOL-8146N 3,985mm 加熱8(1) 50~460mm

※モデル名をクリックすると詳細ページに移動します。
※ゾーン数の( )は冷却ゾーン数です。

中型リフロー炉(加熱炉)大気専用モデル
モデル名 装置全長 ゾーン数 基板有効幅
SOLSYS-4031 2,500mm 加熱4 50~310mm
SOLSYS-6031 2,900mm 加熱6 35~310mm
SOLSYS-8031 3,650mm 加熱8 35~310mm
SOLSYS-8046 3,650mm 加熱8 35~460mm

※モデル名をクリックすると詳細ページに移動します。

超小型加熱炉シリーズ
モデル名 装置全長 ゾーン数 基板有効幅
HAS-1016 740mm 加熱1 160mm(メッシュタイプ)
HAS-3016 1,000mm 加熱3 50~160mm

※モデル名をクリックすると詳細ページに移動します。

乾燥・硬化専用モデル
モデル名 装置全長 ゾーン数 基板有効幅
ELNAS-250 1,890mm 加熱5 50~250mm
ELNAS-460 2,000mm 加熱5 50~460mm

※モデル名をクリックすると詳細ページに移動します。

冷却コンベア
モデル名 設備用途 装置全長 備考
ECC-600 冷却コンベア 600mm 冷却ファン3個・ストッパー付

※モデル名をクリックすると詳細ページに移動します。

卓上タイプ(廉価版)
モデル名 設備用途 装置全長 備考
Fast Dry-250 卓上タイプ急速乾燥炉 1410mm 設置台は別売り

※モデル名をクリックすると詳細ページに移動します。

リフローチェッカー
モデル名 設備用途 測定ポイント 備考
RCX-1 温度測定 1~6ポイント Bluetooth出力対応
RCP-200 温度測定 1~6ポイント 薄型のため開口部が狭い炉に最適

※モデル名をクリックすると詳細ページに移動します。

コンパクトタイプ吸煙器
モデル名 設備用途 装置全長 備考
AFP-350 コンパクトタイプ吸煙器 420mm 溶剤乾燥等の臭気対策に最適

※モデル名をクリックすると詳細ページに移動します。
