熱風と遠赤外線を併用した独自の加熱方式のメリットをご紹介します。

アントム株式会社（以下当社）のリフローおよび加熱炉すべてのラインナップに採用している加熱方式は熱風＋遠赤外線を併用したハイブリット加熱方式です。
また一般的な熱風加熱方式のリフローよりも風量（熱風の強さ）を抑えることにより、強い熱風による加熱への悪影響を防止するという加熱メリットを生み出すことができます。

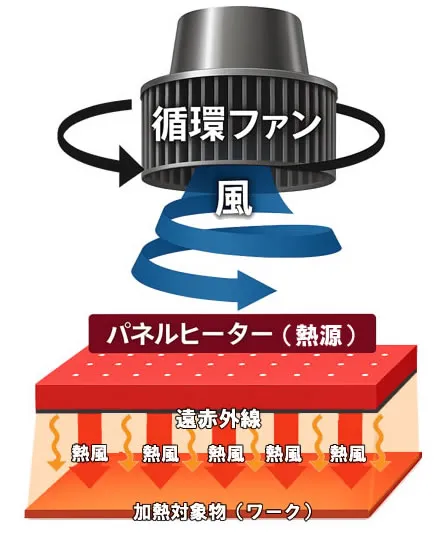

下記が当社の独自加熱方式である熱風＋遠赤外線を併用したハイブリット加熱方式をイメージした図になります。



シロッコファンにより発生した風が熱源であるパネルヒーターを通過することにより熱せられた風が熱風となりワーク（対象物）を加熱するという仕組みになります。
さらにパネルヒーター表面に特殊コーティングしたプレートを取り付け、遠赤外線効果を大幅に向上さることにより熱風量を抑えても加熱能力を低下させないように補っている、これが当社の熱風＋遠赤外線を併用したハイブリット加熱方式です。

また熱容量が大きなワークなど加熱能力アップが必要な場合には、風量調整により熱風量を増やすことも可能ですので必ずしも熱風量を抑えた状態での加熱しかできないというわけではありません。

この熱風＋遠赤外線を併用したハイブリット加熱方式を活用することにより下記のようなメリットを得ることができます。


熱風＋遠赤外線を併用したハイブリット加熱方式で得られるメリット

当社の熱風＋遠赤外線を併用したハイブリット加熱方式の最大の特徴は、熱風量を抑えることで強い熱風による悪影響を抑えることです。
下記に当社の熱風＋遠赤外線を併用したハイブリット加熱方式を活用することで得られるメリットの一部をご紹介いたします。



下記は一般の熱風加熱方式リフロー（エアリフロー）と当社の熱風＋遠赤外線を併用したハイブリット加熱方式によるボイドの発生比較の写真です。
熱風によるフラックスの劣化によって、はんだの流動性を阻害され、それによって発生したガスがフィレット（リードとランド間にできるはんだ形状）内に閉じ込められるためボイドが発生します。
つまり熱風量を抑えることでフラックスを劣化させず、はんだの流動性を最大限に活性化させることによりボイドの量を減らすことができるのです。



真空炉のように完全にボイドを除去することはできませんが加熱方式の違いだけでもこれだけのボイド削減を実現できます。
もしボイドの発生を少しでも抑えたいとお考えの場合、当社の当社の熱風＋遠赤外線を併用したハイブリット加熱方式をご検討ください。


当社の熱風＋遠赤外線を併用したハイブリット加熱方式を実機でご確認ください。

当社のすべてのリフロー、加熱炉には熱風＋遠赤外線を併用したハイブリット加熱方式を採用していることは前述したとおりです。
そのためデモルームに常設しているデモ機を使用して熱風＋遠赤外線を併用したハイブリット加熱方式をご確認いただくことができます。
