Humiseal（ヒュミシール）など防湿剤の乾燥に最適な搬送型乾燥炉のご紹介

防湿剤乾燥の自動化を検討される前に必ずお読みください。

 
HumiSealなど防湿剤の自然乾燥を自動化する目的で搬送タイプの乾燥炉に切り替える現場が急増しています。これまで何時間もかけて自然乾燥していた防湿剤の乾燥時間を、場合によっては数分で指触乾燥できてしまうのですから乾燥工程の自動化で得られるメリットは非常に大きなものと言えるでしょう。また臭気対策をする上でも乾燥炉のダクトから臭気を吸引することができるので現場における環境改善としても貢献可能です。

このように一見すると「良いこと」ばかりに思える乾燥工程の自動化ですが、実際には上記のメリットを上回るほど大きな問題点があるということに気が付かないまま乾燥炉を導入されてしまうお客様も少なくありません。なぜこれだけ大きな問題点を多くのお客様が気づかずに乾燥炉を導入してしまうのか、その原因と問題解決の方法を今からご説明していきます。
 

乾燥させるだけなら安価な乾燥炉で大丈夫です。

 
当社（アントム株式会社）は加熱炉の専門メーカーとして48年間、これまで多くのお客様から求められる多種多様な加熱用途と向き合い、ノウハウと実績を培ってきました。だからこそ「熱を利用することの難しさ」を本当に理解しています。それこそ乾燥用途のように「ただ乾燥させるだけ」という目的であっても、その目的を高い完成度で達成することは決して簡単なことではないのです。

しかしこの「ただ乾燥させるだけ」というシンプルな目的こそが、お客様を問題意識から遠ざけてしまう要因となってしまい、防湿剤の乾燥が簡単なものだという間違った認識を刷り込んでしまいます。

たとえば防湿剤を自然乾燥している現場に乾燥炉の導入を検討される場合、現状が自然乾燥であるためほとんどコストがかかっていません。そこに新規で乾燥炉を導入するためのコストはお客様にとって高いハードルになるでしょう。その結果、少しでもコストを抑えるために安価な乾燥炉を導入するという選択をされてしまうのです。
 

当社の廉価タイプ乾燥炉を使用して乾燥の実験を行いました。

 
当社では以前より一部のお客様から安価な乾燥炉を提供してほしいというご要望をいただいておりました。そしてお客様のご要望にお応えすべく廉価タイプ乾燥炉の販売を開始に踏み切ったのです。（2023年10月発売開始）左の写真は当社にて販売している廉価タイプ乾燥炉で定価200万円という徹底的にコストを抑えたモデルになります。

結論から申し上げると「防湿剤を乾燥させる」だけであれば安価な乾燥炉でも目的は達成できるでしょう。また防湿剤特有の臭気も乾燥炉に設置されている排気ダクトから吸引すれば環境改善も可能です。それだけの目的を達成できれば十分だという考えのお客様には安価な乾燥炉で問題ありません。

ではいったい何が問題なのか？その問題点をご理解いただくため、実際に当社で上記の廉価タイプ乾燥炉を使用して防湿剤の乾燥実験をした結果を記載いたします。
 

乾燥後に多くの気泡が発生してしまう

	左の写真は防湿剤塗布後の基板を廉価タイプ乾燥炉にて乾燥させたものです。目視レベルでも確認できるほど多くの気泡が発生していることが分かると思います。 当社の廉価タイプ乾燥炉はゾーン数が少ない（3ゾーン構成）のため、急速乾燥させるためには各ゾーンの設定温度を高くする必要があります。それにより防湿剤が急加熱されてしまい発泡してしまうと考えます。

トランスなど大きな部品の下や隙間の防湿剤が乾燥していない

	基板に塗布した防湿剤の上にトランスを載せて廉価タイプ乾燥炉で乾燥させた後、トランスの下を確認したところ防湿剤が未乾燥のままでした。それこそ基板を傾けると防湿剤が垂れるくらいほとんど乾燥していません。（※左写真） また同様に部品の隙間に入り込んだ防湿剤にも熱が届いていないため未乾燥となっている個所が確認されています。


乾燥後の品質まで意識した場合には熱のかけ方が重要になります。
限られた条件の乾燥（特定配合の防湿剤）や臭気対策だけであれば廉価タイプの乾燥炉でも能力は足りますが、上記の実験結果で挙がったような問題を解決するためには相応のゾーン数と徹底した温度管理は絶対に欠かすことができません。
 

ELNASは高品質な乾燥はもちろん、現場の環境改善・省人化・省エネにも貢献いたします。

 
当社が2022年12月より発売を開始した高性能急速乾燥炉のELNAS（エルナス）は発売開始直後からお客様の抱える乾燥工程の問題を解決し続けてきました。そして簡易乾燥炉（1～3ゾーン）では絶対に実現できない高品質な乾燥をお客様にご提供することで信頼を積み重ね、これまでに多くの台数を販売させていただいております。

たとえば先ほど挙げた廉価タイプ乾燥炉における問題点もELNASを使用して乾燥すれば下記のような結果になるのです。


乾燥後に多くの気泡が発生してしまう

	ELNASは加熱5ゾーン構成なので各ゾーンにて徹底した温度管理が可能です。そのため搬送速度を落とすことなく徐々に温度を上げることで急加熱を防ぎ、気泡の発生を防ぎます。さらに独自の加熱方式（弱熱風＋遠赤外線の併用加熱）により防湿剤の波打ちや表面膜の発生を抑えることが可能です。※熱風だけの乾燥炉の場合、防湿剤の表面膜の発生により内部の気泡が抜けにくくなり、さらに気泡が膨張してしまうケースもあります。

トランスなど大きな部品の下や隙間の防湿剤が乾燥していない

	ELNASの最大の特長である遠赤外線加熱は内部まで熱が浸透しやすいため、トランスのような大きな部品の下に溜まっている防湿剤や隙間の防湿剤もしっかり乾燥させることが可能です。防湿剤を塗布した基板の上にトランスを載せた状態でELNASを使用して乾燥し、乾燥後に基板を傾けても防湿剤はしっかり乾燥しているので垂れるようなことはありませんでした。※熱風だけの乾燥炉の場合、大きな部品に熱風を遮断されてしまい足元まで熱風が行き届かないことが原因で未乾燥になってしまいます。

いかがでしたでしょうか？
乾燥工程において熱のかけ方と温度管理がいかに重要であるかということがお分かりいただけたはずです。


ELNASは高品質の乾燥に必要な温度管理を可能にする高性能急速乾燥炉です。


ELNASはこれまでに多くの防湿剤を乾燥させた実績があります。これもまた特定の防湿剤だけしか乾燥できない簡易乾燥炉とELNASの大きな違いと言えるでしょう。

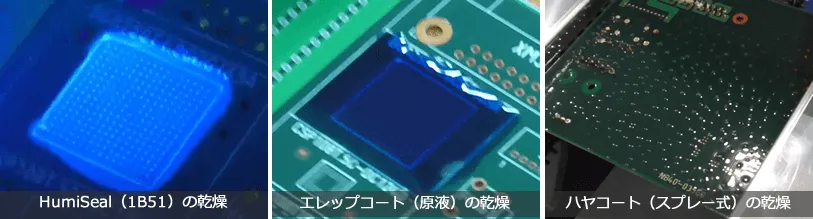

ここでは実際にELNASを使用していくつかの防湿剤を乾燥させた実験動画をご用意いたしましたのでご覧ください。今回の実験で使用する防湿剤はHumiSeal（ヒュミシール）、エレップコート、ハヤコートの3種類となります。



下記画面中央の再生ボタンをクリックすると動画が再生されます。（この動画に音声はありません）


Humiseal（ヒュミシール）の指触乾燥レベル（気泡なし）検証


HumiSeal（1B51NSLU / 2：1配合 / 粘度70mPa・s）を基板の一部に塗布した状態で乾燥炉（ELNAS）に投入することで乾燥状態を検証した動画になります。乾燥の検証なので分かりやすくするため、かなり多めにHumiSealを塗布しています。

エレップコートの指触乾燥レベル検証


ハヤコート（スプレー式）を基板全体に塗布した状態で乾燥炉（ELNAS）に投入することで乾燥状態を検証した動画になります。スプレー式なので塗布後の基板表面に泡立ちが目立ちます。

トランス下の垂れ検証ムービー


上記で紹介したトランス下の乾燥状態について検証した動画です。なぜELNASの5ゾーン加熱が必要なのか動画を見ればお分かりいただけるはずです。

排気ダクトによる吸煙検証ムービー


ご参考までに、ELNASは乾燥だけでなく防湿剤特有の臭気対策として排気ダクトによる吸煙にも対応しています。実際にどれくらい吸煙するのか検証した動画をご覧ください。

ELNASは防湿剤の乾燥に特化した乾燥のスペシャリストです。



ELNASの最大の特長である遠赤外線加熱は内部まで熱が浸透しやすいため、トランスのような大きな部品の下に溜まっている防湿剤や隙間の防湿剤もしっかり乾燥させることが可能です。

微風により溶剤への悪影響を抑えつつ、遠赤外線を併用することで加熱能力を確保できるため、上記の動画でもご紹介したように防湿剤を塗布した基板の上にトランスを載せた状態でELNASを使用して乾燥し、乾燥後に基板を傾けても防湿剤はしっかり乾燥しているので垂れるようなことはありませんでした。※熱風だけの乾燥炉の場合、大きな部品に熱風を遮断されてしまい足元まで熱風が行き届かないことが原因で未乾燥になってしまいます。

さらにELNASの搬送開口部はワーク上下のクリアランスを100mmずつ確保しているので背の高い部品も容易に搬送することができます。


ELNAS-250の標準仕様について

外観寸法図

基本仕様

オプション

ELNAS-460の標準仕様について

外観寸法図

基本仕様

オプション
